Na seleção de materiais de engenharia, os projetistas geralmente procuram materiais padrãoPP GF40(40% de polipropileno reforçado com fibra de vidro curta) para lidar com aplicações estruturais rígidas. No entanto, os compósitos de-fibra curta padrão geralmente ficam aquém da fadiga intensa, da vibração repetitiva ou do impacto-de baixa temperatura.LFT-G®LGF40PPserve como atualização direta de fibra de vidro longa-de alto desempenho para o padrão PP GF40, preenchendo a lacuna de desempenho mecânico e mantendo a eficiência de custos e a simplicidade de processamento.
1. LFT-G®LGF40 PP: A Evolução Estrutural do PP GF40
O PP GF40 padrão utiliza fibras de vidro curtas que são cortadas em comprimentos microscópicos (normalmente menores que 1,0 mm) durante a extrusão. Embora isto acrescente resistência à tração básica, não pode impedir a propagação de fissuras sob alto impacto.
LFT-G®LGF40PPé fabricado usando um processo de impregnação-por fusão e pultrusão. As fibras de vidro correm continuamente ao longo do pellet de 10-12 mm. Quando moldado, forma um esqueleto de rede de fibra emaranhada 3D que distribui cargas mecânicas uniformemente, proporcionando integridade estrutural incomparável.
Figura 1: LFT-G®Pelotas de material PP de fibra de vidro longa
2. Comparação técnica: PP padrão GF40 vs. LFT-G®PP LGF40
Para destacar as melhorias de desempenho obtidas com a atualização de compósitos de-fibra curta padrão para soluções de fibra de vidro longa, compare suas características físicas e mecânicas:
| Propriedade chave | Padrão PP GF40 (SGF) | LFT-G®LGF40PP (LGF) | Ganho de desempenho |
|---|---|---|---|
| Resistência à tração (MPa) | 90 – 105 | 120 – 140 | +30% de aumento |
| Resistência à Flexão (MPa) | 140 – 155 | 180 – 200 | +25% de aumento |
| Impacto Charpy Entalhado (kJ/m²) | 7.5 – 9.0 | 17.0 – 22.0 | +100% (2x resistência ao impacto) |
| Resistência à fluência | Moderado (Propenso a deformação) | Excelente (carregamento contínuo) | Estabilidade dimensional-de longo prazo |
| Índice de empenamento moldado | Alto (encolhimento anisotrópico) | Muito Baixo (Uniformidade Isotrópica) | Evita torções estruturais |
Baixe a folha de dados completa do LFT PP GF40 em PDF

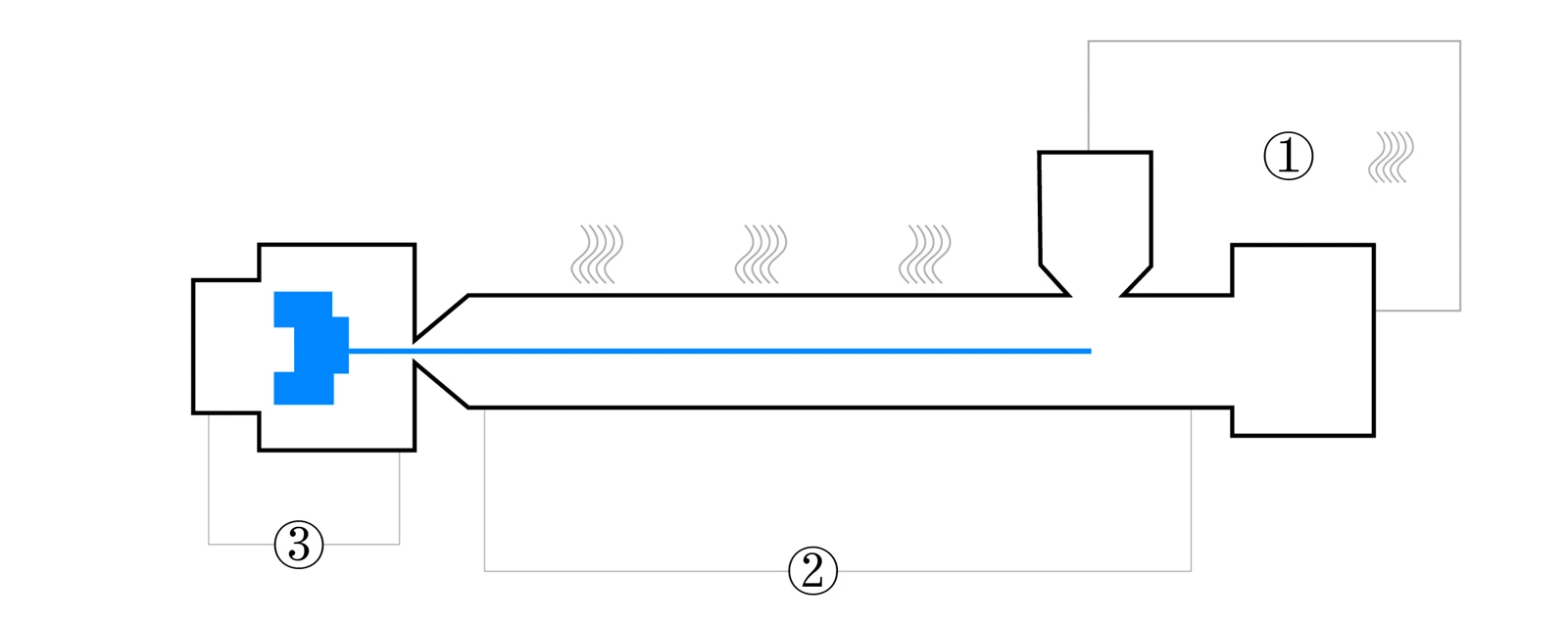

3. Parâmetros de moldagem por injeção e orientação técnica
Ao contrário do PP GF40 padrão (fibra curta), que é menos sensível a alto cisalhamento, o processamento do LGF40 PP requer controle rigoroso sobre os parâmetros de moldagem por injeção para proteger o longo comprimento da fibra de vidro. O alto cisalhamento destruirá a rede de fibra, reduzindo o desempenho da peça-de fibra curta. Siga estas diretrizes técnicas:
• Configurações de secagem:Secar em75 graus a 85 grauspara2,0 horas. Embora a matriz PP não absorva água, a secagem remove a umidade da colagem da fibra de vidro, evitando vazios.
• Perfil de temperatura de fusão:
- Zona Traseira (Alimentação): 190 graus – 205 graus
- Zona intermediária (compressão): 205 graus – 215 graus
- Zona frontal (medição): 215 graus – 225 graus
- Temperatura do bico: 220 graus – 230 graus.Não exceda 235 graus para evitar a degradação da matriz polimérica.
• Temperatura do Molde:Manter em60 graus a 80 graus. Temperaturas mais altas do molde ajudam a empurrar as fibras sob a superfície da pele, reduzindo a aparência de fibras flutuantes e melhorando o acabamento cosmético.
• Diretrizes para prevenção de cisalhamento:
- Baixa velocidade do parafuso:Gire o parafuso em30 a 50 rpm.
- Baixa contrapressão:Mantenha a contrapressão entre0,5 a 1,5 bar. A alta contrapressão quebrará os comprimentos dos feixes de fibras.
- Projeto de portão e corredor:Use canais totalmente-redondos (mínimo de 6 mm de diâmetro) e portas largas (mínimo de 3 mm de espessura) para evitar atrito de cisalhamento em alta-velocidade durante o enchimento.
4. Aplicações automotivas e de alto-estresse
Ao atualizar o PP GF40 padrão para LFT-G®LGF40 PP, os projetistas podem implantar com segurança este material leve em áreas estruturais desafiadoras:
• Operadoras-frontais:Consolidação de vários sub{0}}conjuntos de metal em uma única peça termoplástica moldada, melhorando a resistência ao impacto e diminuindo o peso.
• Módulos de porta traseira e porta:Lidar com altas cargas de flexão e forças mecânicas repetitivas sem flacidez ou rachaduras durante a vida útil do veículo.
• Placas finais-do módulo de bateria EV:Fornece isolamento elétrico, estabilidade dimensional e segurança contra impactos.
Figura 3: Principais componentes automotivos usando o composto PP LGF40
5. Aproveite LFT-G®Especialização em Materiais
Como desenvolvedora e fabricante especializada de termoplásticos reforçados com fibra longa (LFT e LFRT), a Xiamen LFT Composite Plastic Co.,Ltd está comprometida em fornecer formulações de polímeros-de{2}}de{3}}última geração.
Nossos produtos abrangem reforços longos de vidro e fibra de carbono em diversas matrizes de resina, compostos personalizados para atender às especificações OEM internacionais. Fornecemos suporte técnico completo, incluindo modelagem estrutural FEA e assistência no processamento de fluxo de molde.
Figura 4: Xiamen LFT-G®Laboratório de Materiais e Equipe Técnica
Saiba mais Material LFT PP LGF
Tag: lft-g® LGF40 PP,40% de fibra de vidro longa,PP GF40 Upgrade,Fabricante,LFT-G
