LFT-G®Composto de polipropileno reforçado com vidro longo PP LGF60
LFT-G®O PP LGF60 é um composto de polipropileno reforçado com 60% de fibra de vidro longa-projetado para oferecer rigidez, resistência e estabilidade dimensional excepcionais. A alta carga de fibra proporciona um módulo de flexão e uma temperatura de deflexão térmica de 162 graus, tornando-o um substituto de metal leve ideal para componentes estruturais em aplicações automotivas, industriais e de consumo.
A matriz de polipropileno oferece excelente resistência química e absorção de umidade quase{0}}zero, garantindo desempenho confiável em ambientes úmidos e quimicamente agressivos.
Por que escolher PP LGF60?
LFT-G®O PP LGF60 combina o custo-e a resistência química do polipropileno com o desempenho mecânico do reforço de fibra de vidro longa. Comparado ao PP de vidro-curto, ele oferece rigidez, resistência ao impacto e resistência à fluência significativamente maiores. Sua baixa densidade e alto teor de fibra proporcionam uma excelente relação rigidez-por{6}}peso, mantendo boa fluidez para peças moldadas por injeção-complexas.
Alta rigidez e resistência
O PP LGF60 usa reforço de fibra de vidro longa para oferecer excelente rigidez e desempenho-de suporte de carga.
Excelente resistência ao calor
O PP LGF60 oferece forte estabilidade térmica, permitindo manter o desempenho mecânico em ambientes-de temperatura elevada.
Leve e econômico-
O PP LGF60 oferece uma solução de baixa-densidade e alto{2}}desempenho que ajuda a reduzir o peso da peça sem sacrificar a resistência. Sua base-de polipropileno econômica e um processo eficiente de moldagem por injeção.
Ficha Técnica – LFT-G®PP LGF60
Aplicativos
Componentes automotivos sob o capô
LFT-G®O PP LGF60 oferece rigidez-de metal com baixo peso, tornando-o ideal para bandejas de bateria, estruturas de assentos e módulos frontais-. Ele também resiste-ao calor sob o capô, evitando deformações comuns em termoplásticos padrão.
Máquinas e equipamentos industriais
Carcaças de bombas, corpos de válvulas e racks de produtos químicos geralmente sofrem corrosão e deformação. LFT-G®O PP LGF60 resiste a ácidos, álcalis e umidade, mantendo a estabilidade dimensional sob carga-estendendo a vida útil em ambientes agressivos.
Eletrodomésticos e de consumo
Paredes finas, nervuras complexas e resistência ao calor são essenciais para caixas de eletrodomésticos e ferramentas. LFT-G®O PP LGF60 flui facilmente em moldes complexos e mantém a rigidez, proporcionando durabilidade sem o custo de plásticos de engenharia.
Moldagem por Injeção – Referência Rápida
Este guia de processamento foi desenvolvido especificamente para termoplásticos reforçados com fibra longa LFT. Todos os parâmetros são otimizados para processamento de baixo cisalhamento para manter o comprimento da fibra e maximizar o desempenho mecânico.
Um parafuso dosador com relação L/D de 18:1-22:1, combinado com um bocal grande aberto e uma válvula de retenção de fluxo livre, minimiza a quebra da fibra durante a injeção. A seleção adequada do equipamento preserva a distribuição do comprimento da fibra e garante resistência consistente da peça.
LFT-G®O PP LGF60 apresenta boa estabilidade de fusão dentro da janela de processamento recomendada. A temperatura adequada do molde promove a qualidade da superfície e minimiza a tensão residual. Purgue com PP vazio antes do desligamento para evitar degradação do material e bloqueio do bico.
- Pré-secagem:2-4 horas a 80-90 graus (recomenda-se secador dessecante)
- Temperatura de fusão:210-250 graus
- Temperatura do Molde:38-69 graus
- Pressão de injeção:69-103 MPa
- Parafuso L/D:18:1‑22:1, tipo de medição
Observação:Use um bocal grande e aberto e uma válvula de retenção de fluxo livre para preservar o comprimento da fibra. Purgue com PP não preenchido antes do desligamento. Evite tempo de residência excessivo acima de 260 graus.
Perguntas frequentes
P: É LFT-G®PP LGF60 adequado para aplicações-de alta temperatura?
R: Sim. Com uma temperatura de deflexão térmica de 162 graus a 1,8 MPa, LFT-G®O PP LGF60 pode suportar serviço contínuo-em ambientes automotivos, de máquinas industriais e de eletrodomésticos elétricos. Excursões de-curto prazo de até 180 graus são aceitáveis para carregamento intermitente.

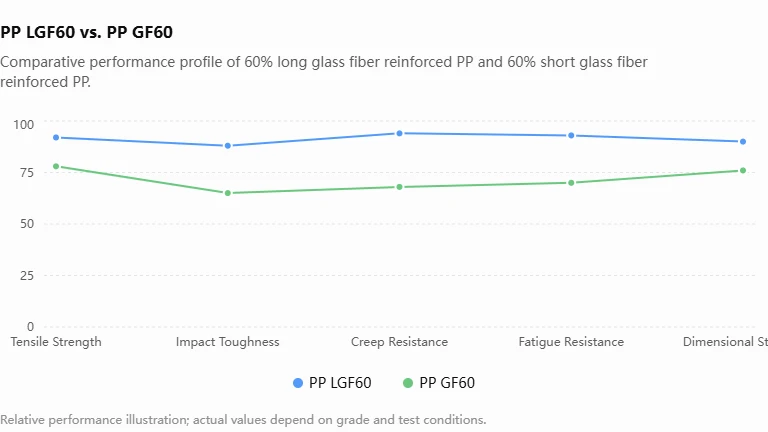

P: Como o LFT-G®PP LGF60 se compara ao PP reforçado com fibra de vidro curta?
A: LFT-G®O PP LGF60 oferece rigidez significativamente maior (módulo de flexão 11.536 MPa vs. ~5.000 MPa para PP de vidro curto), resistência ao impacto (47 kJ/m² vs. ~15 kJ/m²) e resistência à fluência. A longa rede de fibra de vidro proporciona transferência de carga superior e estabilidade dimensional sob tensão sustentada.
P: Qual é o método de processamento recomendado para LFT-G®PP LGF60?
R: Use máquinas de moldagem por injeção padrão com um parafuso de baixa{0}compressão (18:1-22:1 L/D) e uma válvula de retenção-de fluxo livre. Pré-secar a 80-90 graus por 2-4 horas. A temperatura de fusão recomendada é de 210-250 graus e a temperatura do molde de 38-69 graus. Purgue com PP não preenchido antes do desligamento.
Contato: Emilly
E-mail:sale04@lfrtplastic.com
WhatsApp/Celular:+86 188 5034 4811
Tag: Grânulos anti-fluência preenchidos com fibra de vidro lft-g pp, China, fabricantes, fornecedores, fábrica, comprar, personalizado
