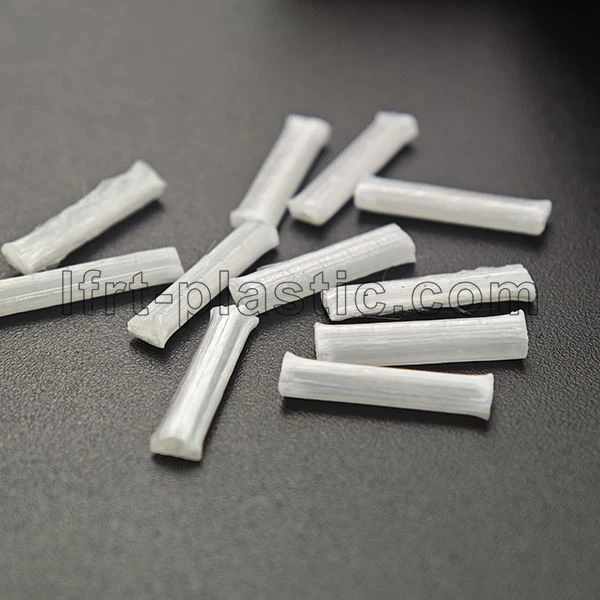

LFT-G® PP LGF30-C|A atualização de alto impacto para PP GF30
Descrição e recursos do produto
LFT-G®PP LGF30 -NG03Cé a melhor atualização de resistência para projetos que especificam "PP GF30". O PP GF30 padrão (fibra curta) é frequentemente selecionado por sua rigidez, mas é notoriamente frágil e falha catastroficamente com o impacto, especialmente em climas frios. LFT-G®PP LGF30-NG03C é um tipo de copolímero (Copo) projetado especificamente para resolver esse problema.
Ao combinar uma rede de fibra de vidro de 30% de comprimento com uma matriz de copolímero de alto-impacto, esse material oferece durabilidade incomparável. As fibras longas criam um esqueleto semelhante a um vergalhão que impede rachaduras, enquanto a base de copolímero absorve a energia do impacto.
- √ Resistência extrema ao impacto:Oferece 3 a 5 vezes a resistência ao impacto do PP GF30 padrão, evitando falhas por quedas ou colisões.
- √ Resistência superior-a baixas temperaturas:Permanece dúctil e resistente à fratura-em condições abaixo-de zero, onde os graus de homopolímero (incluindo SGF PP GF30) se tornam extremamente frágeis.
- √ Excelente processabilidade:Fornece um ótimo equilíbrio entre resistência e fluxo de fusão, tornando-o ideal para moldar peças complexas e duráveis com recursos como encaixes-de encaixe e saliências.
Propriedades típicas de materiais
Os valores a seguir são dados típicos para LFT-G®PP LGF30 -NG03C (grau de copolímero natural) e são apenas para referência.Entre em contato conosco para obter a Ficha Técnica oficial (TDS).
Propriedades Mecânicas
| Propriedade | Método de teste | Valor |
|---|---|---|
| Módulo de tração | ISO 527 | 7.200MPa |
| Resistência à tracção | ISO 527 | 121 MPa |
| Tensão de tração na ruptura | ISO 527 | 2.8 % |
| Módulo Flexural | ISO 178 | 6.600 MPa |
| Impacto Izod entalhado (23 graus) | ISO 180/A | 42kJ/m² |
| Impacto Izod entalhado (-30 graus) | ISO 180/A | 25kJ/m² |
Propriedades Térmicas e Físicas
| Propriedade | Método de teste | Valor |
|---|---|---|
| Densidade | ISO 1183 | 1,11g/cm³ |
| HDT/A (1,8 MPa) | ISO 75 | 159 graus |
| HDT/C (8,0 MPa) | ISO 75 | 138 graus |
| Temperatura de fusão | ISO 11357 | ~163 graus |
| Encolhimento do Molde (Fluxo) | ISO 294-4 | 0.2 - 0.5 % |
Processando informações
Os valores a seguir são recomendações. Recomendamos secadores dessecantes/ar seco (teor de umidade abaixo de 0,1%).
Para minimizar a quebra da fibra e garantir o desempenho ideal, é altamente recomendável usar um parafuso de uso geral-de baixa{0}}compressão.
| Parâmetro | Recomendação |
|---|---|
| Temperatura de secagem | 80 - 100 grau |
| Tempo de secagem | 2 - 4 horas |
| Temperatura de fusão (bocal ③) | 220 - 250 grau |
| Temperatura do Molde (Zona ②) | 40 - 70 grau |
| Contrapressão | Baixo (para minimizar danos à fibra) |
Aplicações típicas para copolímero PP LGF30
A extrema resistência do LFT-G® PP LGF30-C o torna a escolha ideal para peças que devem resistir a impactos e abusos, especialmente em ambientes frios.
- ● Estruturas de assentos de segurança infantil
- ● Absorvedores de energia para pára-choques automotivos
- ● Componentes para motos de neve e quadriciclos
- ● Carcaças de ferramentas elétricas (serviços pesados)
- ● Estojos de equipamentos robustos
- ● Paletes e bolsas industriais
- ● Artigos esportivos (por exemplo, botas de esqui)
- ● Móveis de escritório (bases/braços de cadeiras)
- ● Pás do ventilador (para resistência ao impacto)
- ● Clipes de acabamento interno automotivo
Tag: lft-g® pp lgf30-c:actualização de impacto para pp gf30, China, fabricantes, fornecedores, fábrica, comprar, personalizado
